大功率的信号干扰器采用全向天线时效果不好,更改成三面定向能提升干扰的距离吗?
作者:admin          时间:2022-05-04 10:42:36              浏览次数:

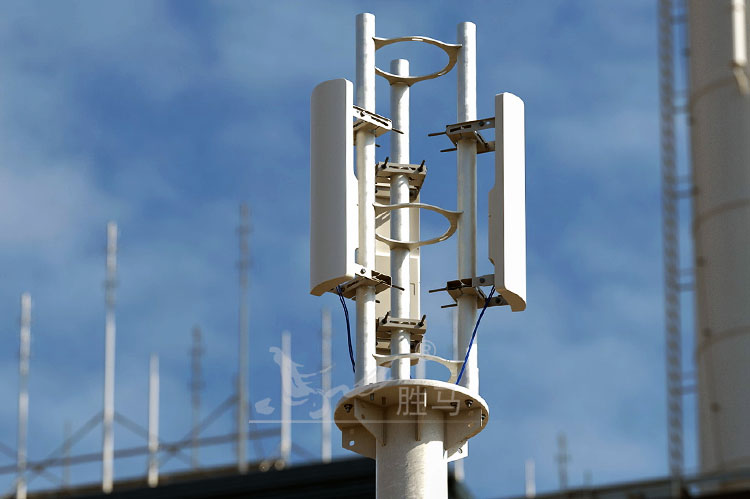

大功率的信号干扰器采用全向天线时效果不好,更改成三面定向能提升干扰的距离吗?(图1)


        为了能最大程度的展现大功率型的信号干扰器的干扰距离和干扰效果,有些客户就给大功率的信号干扰器配套使用全向天线。采用这样的做法后,干扰信号的覆盖范围,就是以信号干扰器为圆心、半径达到几十甚至几百米的这么一个区域。但是,仍然会有一些客户因为现场环境非常开阔,于是希望干扰信号的覆盖半径能够进一步的提升,于是提出一个建议方案,即:将全向天线更改成定向天线,每块定向天线负责120度的扇区,组合在一起形成360度的完全覆盖。因为定向天线的增益值远大于全向天线的增益值,如此推断的话,仅仅通过更换天线的方式,就实现了干扰效果的提升。

        事实果真如此吗?结果是令人遗憾的。定向天线的增益是很高。但因为需要使用3块定向天线,那么,信号干扰器作为信号源,需要同时给三块定向天线提供信号,这就需要使用到功分器(功率分配器、一进三出),这其实就是将信号干扰器的输出功率平均分成了三份。另外,还需要注意的是,因为增加了功率分配的环节,会同时增加一些射频转接头和射频线缆在传输过程中的功率衰减。

        最终,当大功率信号干扰器由一套全向天线而更换成了三块定向天线后,会发现实际展现出来的干扰效果,并不能得到明显的提升,甚至还会有所下降。
