车载频率干扰仪采用SDR技术有哪些性能缺陷?
作者:admin          时间:2025-07-11 22:16:18              浏览次数:

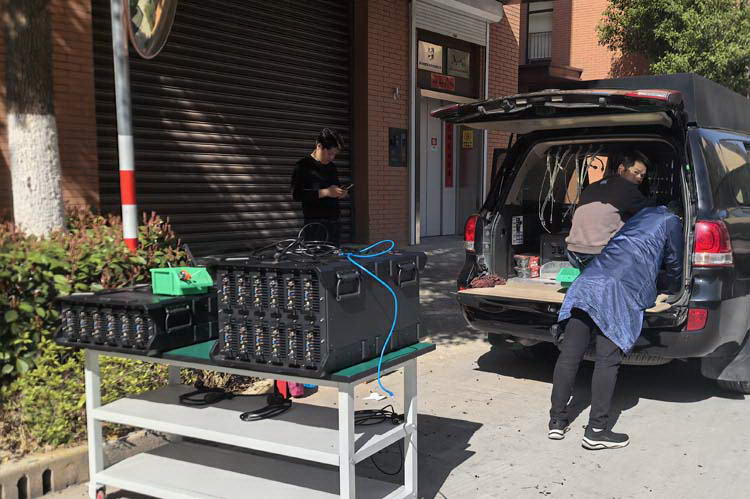

车载频率干扰仪采用SDR技术有哪些性能缺陷?(图1)


车载频率干扰仪采用软件定义无线电(SDR)技术虽具灵活性和可重构优势,但在实际应用中存在多项性能缺陷,尤其在车载环境的严苛条件下更为显著。以下是主要缺陷的分析:



1.ADC性能限制:高频动态范围不足

信噪比受时钟抖动制约:SDR依赖高速ADC采样射频信号,但时钟抖动(tjitter)会导致信噪比(SNR)恶化。例如,在500 MHz以上高频段,即使微小抖动也会严重降低信号质量。

无杂散动态范围(SFDR)滚降:多数高性能ADC200 MHz以下频段SFDR表现良好,但超过此范围后线性度急剧下降(如500 MHzSFDR可能低于70 dBc),导致强干扰背景下弱目标信号难以解析。

处理增益受限:ADC在高采样率下处理宽带信号时,动态范围不足会限制干扰仪对多频段信号的同步抑制能力。



2.电磁兼容性(EMC)问题:车载频率干扰仪的干扰源复杂

内部电路自干扰:车载电源(如DCDC转换器)、屏幕背光、高速数字线路(如FPGA并行总线)产生宽带电磁噪声,耦合至SDR的射频前端。这种噪声在0中频架构中尤为严重,可能淹没目标频段信号。

外部环境敏感度:车辆发动机、电机等强干扰源通过电源线或空间辐射侵入SDR系统,需额外滤波和屏蔽措施,增加设计复杂度。

天线耦合效应:车载多天线系统易引发互调失真,即便数字域处理也难以消除模拟前端的非线性失真。



3.散热挑战:功率密度与温升控制难

高功耗器件集中发热:SDRFPGA、高速ADC等器件在实时信号处理时功耗显著(常达1030 W),密闭车载空间散热效率低。若散热不足,电路板温度可能超限(>85°C),触发车载频率干扰仪重启或降频。

散热设计复杂性:需专用风道结构(如直筒+锥形筒散热器)和强制风冷系统,但滤网、风扇故障可能进一步导致热失控。下为典型车载SDR电源散热方案结构:

车载SDR散热系统设计示例

组件      功能      热管理挑战

直筒散热构件    容纳电路板,约束气流  气流阻力大,需高压风扇

锥形筒散热构件       加速气流排出    积尘降低效率,需多层滤网

多滤网设计 防尘但增加风阻       滤网堵塞加剧温升

高转速风扇 强制散热     功耗高且噪声大



4.计算资源与实时性瓶颈

高吞吐量处理需求:宽带干扰需实时处理数百MHz带宽信号(如AD6654 ADC采样率达500 MSPS),超出普通嵌入式处理器(如STM32)能力,需FPGA辅助,但FPGA开发复杂且功耗高。

能耗与算力权衡:为满足实时性,车载频率干扰仪需外接高性能计算设备(如工业PC),增加车载空间与能耗负担,背离车载设备低功耗目标。



5. 其他关键缺陷

成本与复杂度高:高性能ADC、线性放大器(如DC2 GHzBGA614 LNA)及多层PCB设计推升成本;软件需适配多协议(如GSM/WiFi),算法开发难度大。

频率适应性局限:虽然SDR理论上支持全频段,但前端模拟电路(如LNA、滤波器)仍需针对特定频段优化,跨频段干扰效能不均。



总结:缺陷关联与改进方向

车载SDR车载频率干扰仪的核心缺陷源于高频ADC性能、EMC、热管理三者的相互制约:

高频干扰需求推高ADC采样率,但抖动和SFDR限制信号质量;

数字电路噪声与车载环境干扰叠加,需复杂EMC设计;

高功耗器件在散热受限空间内易引发热故障。

改进方向包括:采用BiCMOS工艺集成缓冲器提升ADC线性度;优化电源滤波与磁屏蔽抑制共模干扰;利用液冷或热电冷却增强散热效率。然而,这些方案可能进一步增加车载频率干扰仪系统复杂性与成本,需针对具体应用权衡设计。
